蜡像馆 · 巴塞罗那



#1

安装要求

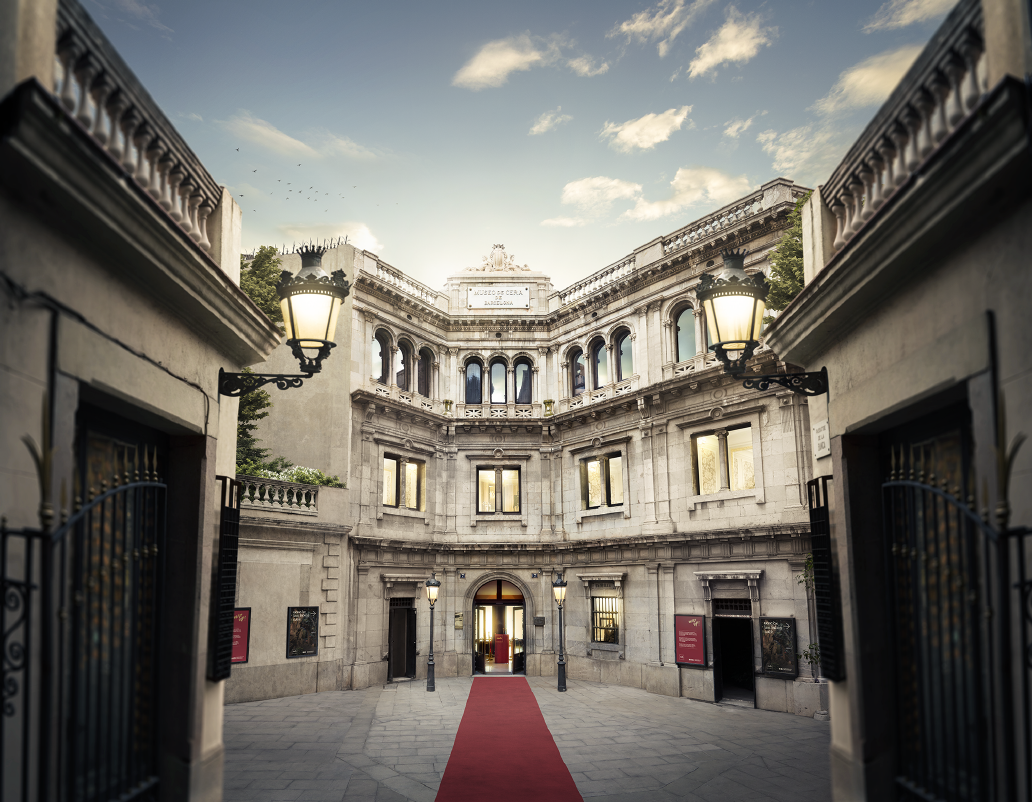

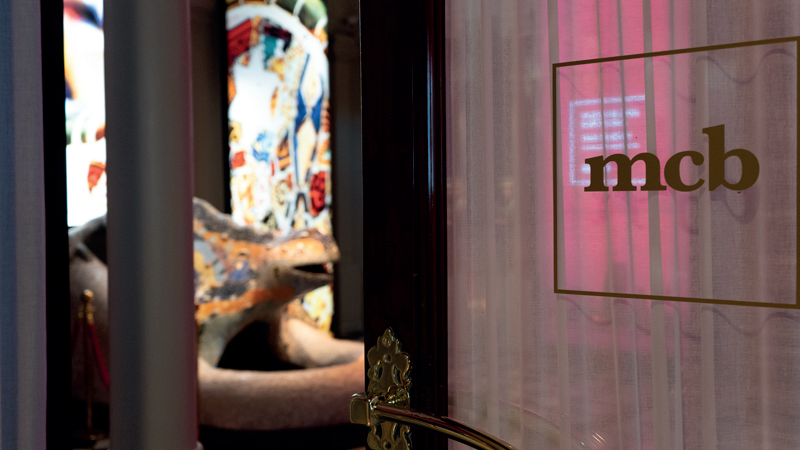

新翻修的巴塞罗那蜡像馆位于巴塞罗那市中心，曾经是建于 1867 年的原巴塞罗那银行大楼，重新开放后变成了一座 21 世纪的博物馆，同时保留了其标志性的建筑和历史。



新技术的运用、相关的场景设计和 120 多个蜡像分布在 3 层楼和 28 个不同的区域中。博物馆希望每年接待约200,000人次！





Ecler 的项目部门与 Pascual Design 建筑工作室合作应对了这一重大挑战。此外，Lafarga & Herranz、Block Audiovisuals 和 Metro Electronica 等 AV 行业其他公司的专业知识也对完成该项目起到了决定性作用。



项目要求是可靠性、自动化 AV 流程、通过控制面板进行全面项目控制，当然还有一些大厅内的音视频同步。此外，Ecler 的系统与 Crestron 的管理系统之间需要完全兼容以控制整个博物馆（照明、音频和视频），这是该项目成功的决定性因素。



#2

采用的解决方案

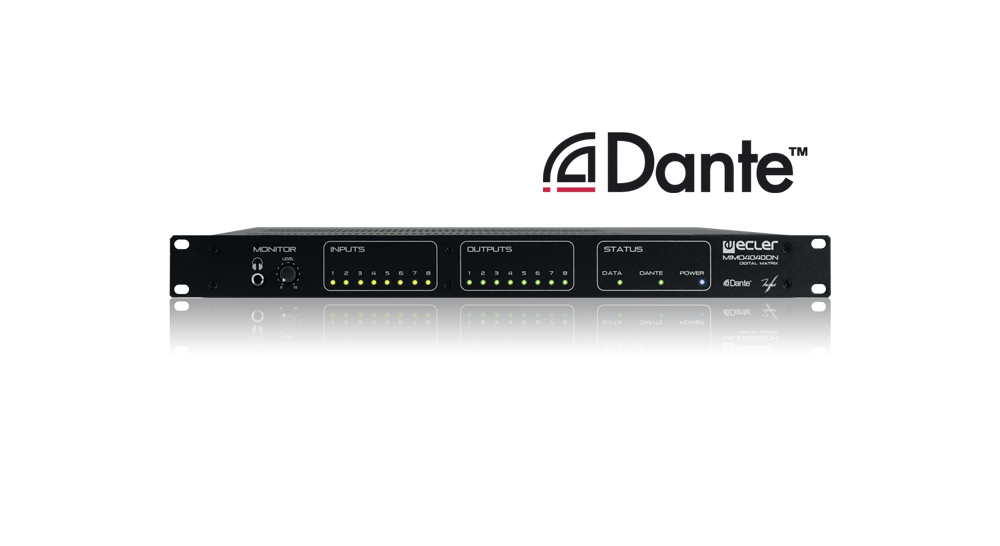

Ecler 开发的解决方案包括模拟和数字音频设计，包括DANTE网络数字音频协议。使用MIMO4040DN音频处理器作为核心处理器，在博物馆的28个不同区域中独立分配音频信号。

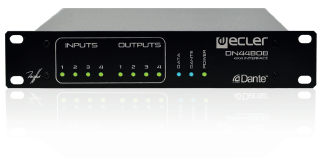

除了矩阵之外，七个DN44BOB 数字接口分布在三个不同的楼层，用作模拟到数字的音频转换器。一切都由 EclerNet Manager 软件管理。该解决方案显著降低了布线成本，并具有使用任何网络接口甚至通过Wi-Fi连接调整系统的额外优势。



#3

实施



在主控制室，团队安装了主机柜，包括 MMO4040DN 和七个 DUO-NET 播放器连接到网络并通过 EclerNet Manager 管理多个音源。



在这七个播放器中，三个连接到音频处理器的模拟输入，而其他四个播放器通过以太网连接到 DN44BOB 并将数字信号 (DANTE) 发送到矩阵。为了驱动分布在主楼层的 27 个扬声器，采用五台 eHSA 定压功率放大器，与 16 条独立信号线协同工作。

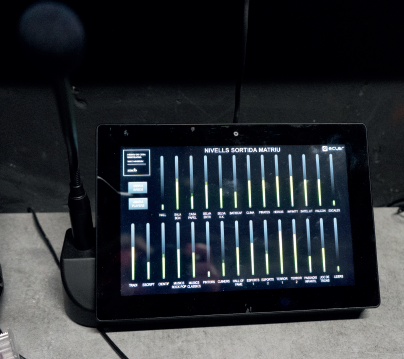

位于主控制室内的 PAGENETDN 寻呼控制台不仅能够发送公共广播信息，而且利用 10" 触摸显示屏，可以监控所有音频处理器的输出电平和设备信息。此外，创建了一个提供密码保护的面板，允许修改所有区域的音量，并且允许PAGENETDN 网络寻呼站或使用任何智能设备通过 Ecler UCP访问。





在一楼，机柜内包括五台DUO-NET 播放器、三个 DN44BOB 接口、三台 eHSA 系列定压功率放大器和一个数字音箱管理器 ALMA24，为该楼层的八个不同区域提供音频信号。

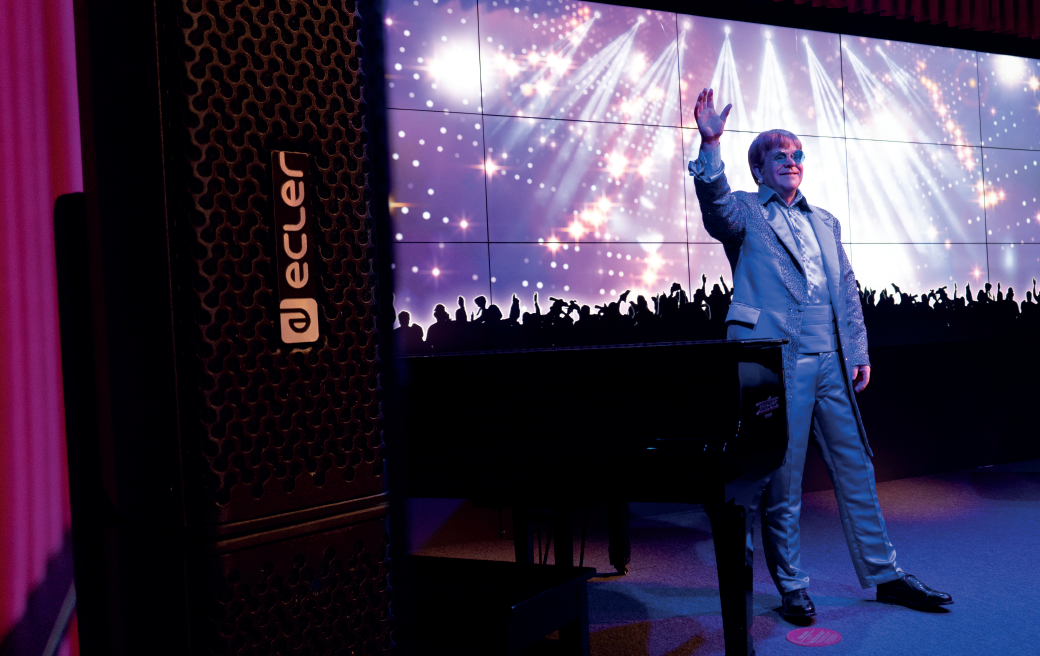

这一层有一个专门用于音乐和活动的区域，其中包括一个需要更高声压级的主舞台。为实现这一目标，博物馆安装了 Ecler LABI1 PA 系统功能。



二楼安装的机柜包括三个新的DUO-NET播放器、两个通过网络连接的DN44BOB接口和两台eHSA定压功率放大器，为最后一层的八个不同区域提供音频信号。

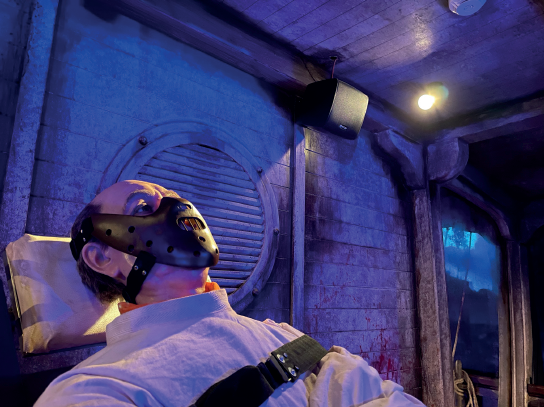

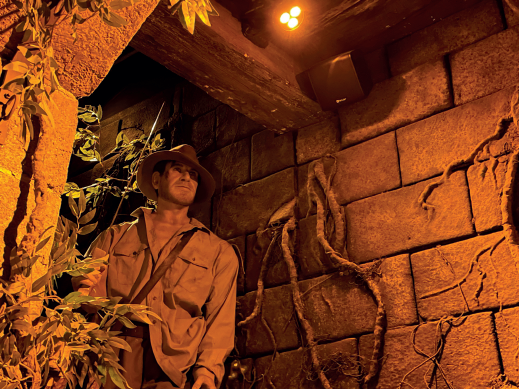

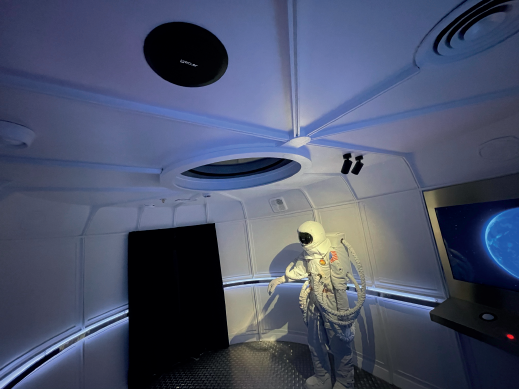

该项目共有 82 只扬声器安装在博物馆的三个楼层，采用了 37 只与装饰完美融合的黑色 eMOTUS5OD 型号。eMOTUS 系列的多功能性、享誉全球的音质和安装便捷性是博物馆管理者选择它的决定性因素。

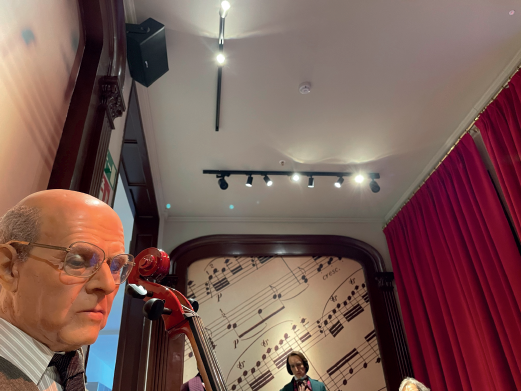

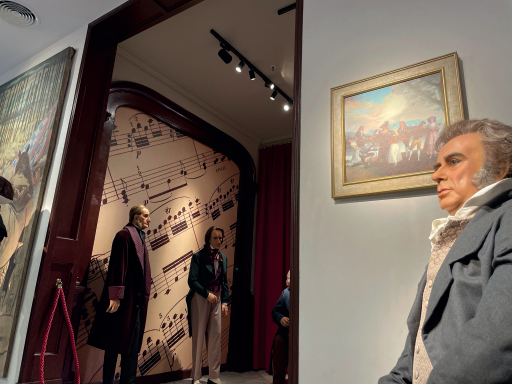

在拥有射灯轨道的博物馆区域，TRAlL 系列扬声器成为完美的解决方案，具有多种安装方式和射灯的外观。除了TRAlL 系列之外，该团队还选择了紧凑型低音扬声器ARQISSB6T 作为需要它的区域的强大动力。





两分频IC6扬声器安装在拥有吊顶的区域，所有安装的扬声器都可以选择在定阻或定压下运行，具有不同功率选项的功率选择器。在这个项目中，除了 LABi1 PA 系统之外，所有扬声器都在 100V 线路中工作。





#4

以安装产品

15个DUO-NET PLAYER 双通道播放器、7个DN44BOB音频接口、1台MIMO4040DN数字音频矩阵、1台ALMA24数字音箱管理器、3台eHSA4-60定压功放、1台eHSA2-150定压功放、4台eHSA4-150定压功放、2台eHSA4-250定压功放、4只LABI1-C100i音柱扬声器、2只LABI1-SB18P超低音扬声器、37只eMOTUS5OD箱式扬声器、12只ARQISSB6T超低音扬声器、13只TRAIL103射灯扬声器、10只IC6天花吸顶扬声器。
