会议室Dante数字音频传输应用
2022-04-02

举个Dante在多会议室应用的案例:



1、吸顶音箱

我们选用的是POE供电的吸顶音箱,这样只需一根网线接到POE交换机就可以正常使用,每个吸顶音箱都有唯一IP和名称在局域网内,方便布线和维护。

2、会议话筒

话筒选择了无线的鹅颈会议话筒,话筒主机放在会议室吊顶内,不占用空间不影响无线信号的接收和发射。

3、网络转换盒

   采用一个四路音频转换盒,将无线话筒、本地电脑音频之类的接入盒子的输入端,通过网络传输到机房的处理器。

4、处理器

处理器使用的是有Dante接口的64路网络音频处理器,通过处理器控制每路信号的路由,调节信号的大小。处理器放在总机房作为核心处理。

5、系统调试

首先进行所有会议室的Dante设备的路由配置,每个会议室的音频接入四路转换盒配置进音频处理器的Dante输入端口,并标注好各个会议室设备名称。

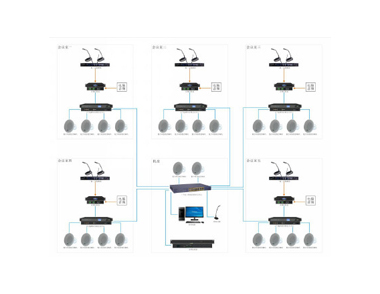

架构图





系统特点:



会议室设备简洁,可以隐藏在天花隔层里;
设备主要通过网线(六类或以上)连接到交换机,网络传输不受距离限制;
采用最先进技术,无损、无延时传输;
一根网线包含了所有的音频传输通道;
每个设备都有独立的IP和名称识别;



总结:



   网络所至,音频所至,充分合理使用设备资源,改变了传统方案中设备的冗余,只需一台网络音频处理器即可分配管理多个会议室的音频,多种场景灵活使用。
